| 規 格 說 明 | 數量 | 原產地 |
| 新代數控系統(220MA)； (備注:不帶刀尖跟隨能) XY5,.9KW、Z1Z2 3.9KW、C1.3KW伺服電機、ZC帶抱閘； 臥軸主軸伺服驅動20KW-18000、立軸主軸電機11KW-12000； |
全套 | 臺灣 |
| XYZ1Z2軸用 上銀/銀泰/TBI 精密級直線導軌 (X45、YZ35) | 全套 | 臺灣 |
| XYZ1Z2軸用 上銀/銀泰/TBI 精密級研磨級滾珠絲桿 (X63、Y40、Z40) | 全套 | 臺灣 |
| C軸(參數另有說明) | 全套 | 自制 |
| 臥軸配電主軸BT40-150-445-18000，20KW，氣動換刀，帶編碼器 | 1個 | 佛山 |
| 臺灣大悅機械直連式長鼻主軸BT40-150-560-12000/環形噴水 (配油壓打刀缸) | 1套 | 臺灣 |
| 臥軸配臥式24位圓盤式刀庫 或傘形10位刀庫(安裝在機床左側) | 1套 | 浙江 |
| 立軸配16位飛碟式刀庫 (安裝在Z2軸上) | 1套 | 浙江 |
| 大理石(花崗巖)機身，大理石橫梁 (備注：可另選鑄鐵工作臺) | 1套 | 山東 |
| 鑄鐵機械零配件 | 1批 | 自制 |
| 配電柜恒溫系統（雷德） | 1套 | 東莞 |
| 施耐德電氣配件（施耐德） | 1批 | 天津 |
| NSK/KOYO/TBI P級角接觸配對軸承(或同等級品牌) | 全套 | 進口 |
| 主軸水冷機 （雷德） | 1臺 | 東莞 |
| 電子手輪（昱普） | 1套 | 廣州 |
| 對刀儀（深圳精雕 ） | 2個 | 自制 |
| X/Z軸配三防布風琴罩(Y鋼板罩) | 各1套 | 自制 |
| X/Y/Z軸配塑料拖鏈(鼎泰) | 各1套 | 東莞 |
| 自動潤滑油泵（寶騰） | 1套 | 東莞 |
| 空氣過濾器（日本雷曼 M107-A空氣過濾器） | 2套 | 浙江 |
| 水泵750W（斯納爾） | 2個 | 常州 |
| 噴水裝置 | 2套 | 自制 |
| 機床附件 | 1套 | 深圳 |
| BT40刀柄/配大小全套縮咀（三合） | 10個 | 深圳 |
| 鏈板式自動排渣機 | 1套 | 東莞 |

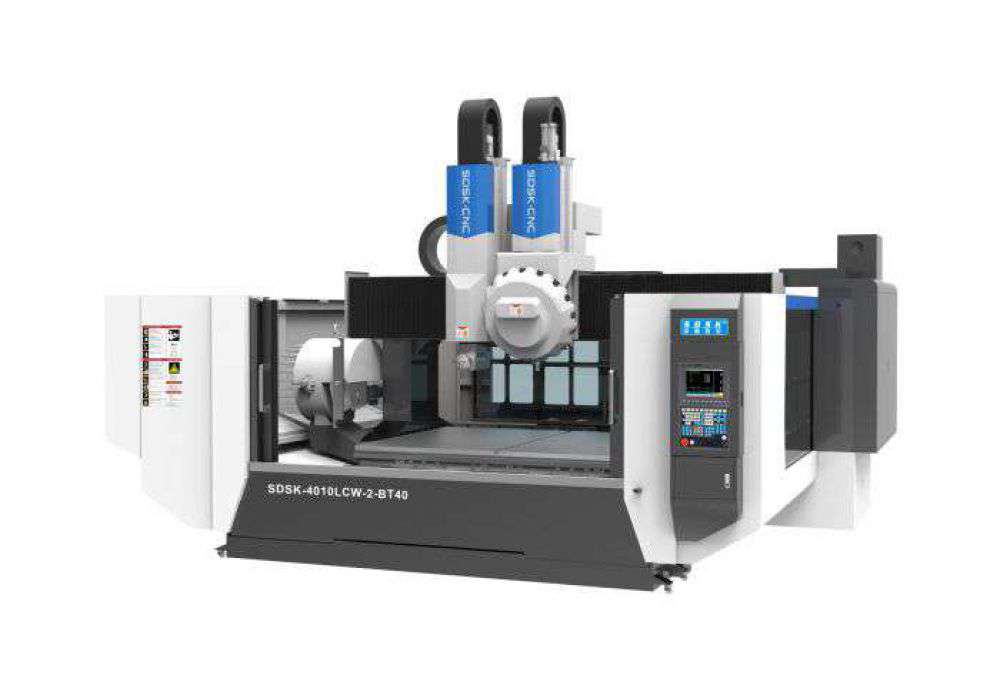

| 機型 | SDSK4010LCW-2-BT40 |
| 外型尺寸 | 6800*3200*3800左右(待確認) |
| 鋁工作臺尺寸XY | 4000*1000 (T型槽M12) |
| 龍門寬度 | 4100(待確認) |
| 臥軸主軸中心至臺面 | 最高750～最低100(待確認) |
| 立軸主軸鼻端至工作臺面 | 最高710～最低160(待確認) |
| 主軸距離 | 650(待確認) |
| 臥軸旋轉±90°時兩主軸鼻端最大距離 | X:3100 (刀長要另計)(待確認) |
| 臥軸0°和旋轉180°時兩主軸鼻端最大距離 | Y:650 (刀長要另計)(待確認) |
| X/Y/Z1Z2行程 | X﹕臥軸3400、立軸3400(待確認)(可按客戶要求定制) Y﹕臥軸1050、立軸1050(待確認) Z1﹕650、 Z2:550(待確認) |
| C軸旋轉角度 | ±540· |
| C 軸最大轉速 | 60rpm |
| C軸中心至臥軸主軸鼻端 | 200 |
| 最大快移速度XYZ1Z2 | X:36米/分鐘 Y:36米/分鐘 Z1:30米/分鐘、Z2:30米/分鐘 |
| 最大加工速度 | ≤12米/分鐘 |
| 伺服系統 | 交流伺服 |
| 系統分辨率 | 0.001 |
| 三軸垂直度 | 0.015mm |
| 整機定位精度 | ±0.015mm |
| 局布定位精度 | 300mm ±0.01mm |
| 重復定位精度 | 0.005mm |
| 主軸數 | 2個 |
| 臥軸電主軸功率 | 20KW |
| 臥軸電主軸扭矩 | 36.7Nm |
| 立軸主軸電機功率 | 11KW |
| 立軸電主軸電機扭矩 | 52.5N.m |
| 臥軸臥式圓盤式刀庫(安裝在機床左側) | 24位 (或傘形10位刀庫) |
| 立軸飛碟式刀庫(安裝在Z2軸上) | 16位 |
| 換刀方式 | 自動 |
| 臥軸電主軸轉速 | 18000rpm/min |
| 立軸電主軸轉速 | 12000rpm/min |
| 夾持刀柄 | 臥軸BT40 立軸BT40 |
| 對刀方式 | 自動 |
| 臺面承受負荷 | 2000Kg |
| 額定電壓 | 380V/50HZ |
| 整機最大功率 | 51KW左右 |
| 整機重量 | 18000Kg左右 |
| 1 | C軸中空直插齒輪減速機 | H3K-40T-45-YD-SP02 | 速比：77 |
| 2 | C軸額定輸出轉矩 | 420Nm | |
| 3 | C軸瞬間最大容許轉矩 | 1680Nm | |
| 4 | 啟動、停止時的容許力距 | 840Nm | |
| 5 | C 軸額定輸出轉速 | 30r/min | |
| 6 | C 軸允許最高輸出轉速 | 100r/min | |
| 7 | C軸伺服功率 | 1.3kW | |
| 8 | C軸伺服電機最大轉數 | 3000rpm | |
| 9 | C軸編碼器類型 | 絕對式 | |
| 10 | C 軸角度傳達精度 | 〈15（arcsec） | |
| 11 | C 軸重復定位精度 | ±2(arcsec) | |
| 12 | C 軸轉角范圍 | ±540°(DEG) | |
| 13 | 恒功率電主軸 | BT40-150-445-18000rpm | 380V/50HZ |
| 14 | 冷卻方式 | 水冷 | 24～26· |
| 15 | 額定扭矩 | 36.7Nm | |
| 16 | 主軸額定/最高轉速 | 5200/18000rpm | |
| 17 | 主軸額定功率 | 20KW | |
| 18 | 刀柄 | BT40 | |
| 19 | 軸承潤滑方式 | 油脂潤滑 | |
| 20 | 中心出水 | 無 | |
| 21 | 打刀方式 | 氣動 | 氣壓0.5～0.6 mpa |
| 22 | 總重量 | 100kg左右 |
| 1. | 控制器 | 11. | 機械、電氣、操作說明書1本 |
| 2. | 電主軸 | 12. | 剛性攻牙功能 |
| 3. | C軸組件 | 13. | 電氣箱熱交換器 |
| 4. | 地基可調墊塊 | 14. | 《操作說明書》《程序說明書》《使用說明書》 |
| 5. | 工具箱 | 15. | BT40刀柄10個（含拉釘、扳手） |
| 6. | 工作燈 | 16. | 鎖刀座 |
| 7. | 警示燈 | 17. | M12馬鐵 |
| 8. | 主軸吹氣裝置 | 18. | 自動潤滑系統 |
| 9. | 傳輸線 | 19. | 鎖咀 ER32（4-20）1套 |
| 10. | 半封閉式護罩 | 20. | 護罩 |
| 序號 | 環境項目 | 項目要求標準 |
| 1. | 電源要求 | AC380V（4P）50-60Hz，空氣開關 100A，電源電壓波動范圍 380V±10%以?xún)?nèi) |
| 2. | 空氣壓縮機 | 使用螺桿式壓縮機，儲氣罐，三級過濾，≥0.55Mpa，流量≥100L/min |
| 3. | 真空壓力 | ≥0.6 mpa |
| 4. | 空氣干燥機 | 必須有空氣干燥機，帶自動排水功能 |
| 5. | 環境噪音/振動 | ≤75dba |
| 6. | 地面要求 | 地面要求平整，穩固，最高點與最低點相差不超過 5mm |
| 7. | 環境濕度 | 建議 45%-65% |
| 8. | 氣體水分含量 | 無水分 |
