| 規 格 說 明 | 數量 | 原產地 |
| 新代系統/YZ伺服電機、Z抱閘/11KW主軸伺服驅動 | 全套 | 臺灣 |
| X軸配齒輪齒條，變速箱(APEX) | 1套 | 臺灣 |
| Y/Z軸用臺灣TBI精密級滾珠絲桿(YZ4020) | 全套 | 臺灣 |
| X/Y/Z軸用 臺灣上銀/銀泰/鼎翰 精密級(X35、Z35滾珠直線導軌、Y35滾柱直線導軌) | 全套 | 臺灣 |
| 臺灣大悅直聯式短鼻主軸BT40/140/12000rpm /環形噴水(配油壓打刀缸) | 1個 | 深圳 |
| 臺灣圣杰24T圓盤刀庫 | 1套 | 臺灣 |
| 床身XYZ軸全鑄鐵、鋼構底座，主要配件為鑄鐵機械零配件(HT300) | 1套 | 自制 |
| 配電柜恒溫空調系統（雷德） | 1套 | 東莞 |
| 施耐德電氣配件（施耐德） | 1批 | 天津 |
| 進口TBI/KOYO P級角接觸配對軸承 | 全套 | 臺灣 |
| 主軸油冷機 （雷德） | 1臺 | 東莞 |
| 電子手輪（昱普） | 1套 | 廣州 |
| 對刀儀（深圳精雕 ） | 1個 | 自制 |
| X/Y/Z軸配風琴罩 | 各1套 | 自制 |
| X/Y/Z軸配塑料拖鏈(鼎泰) | 各1套 | 東莞 |
| 自動潤滑油泵（寶騰） | 1套 | 東莞 |
| 空氣過濾器（日本雷曼 M107-A空氣過濾器） | 1套 | 浙江 |
| 噴水裝置 | 1套 | 自制 |
| 氣槍、水槍 | 各1把 | 深圳 |
| 水泵（斯納爾） | 1個 | 常州 |
| 機床附件 | 1套 | 深圳 |
| BT40刀柄/配大小全套縮咀（三合） | 5個 | 深圳 |
| 鏈板排渣機 | 1套 | 自制 |
| 正門氣動雙開門(可另選) | 無 | 自制 |

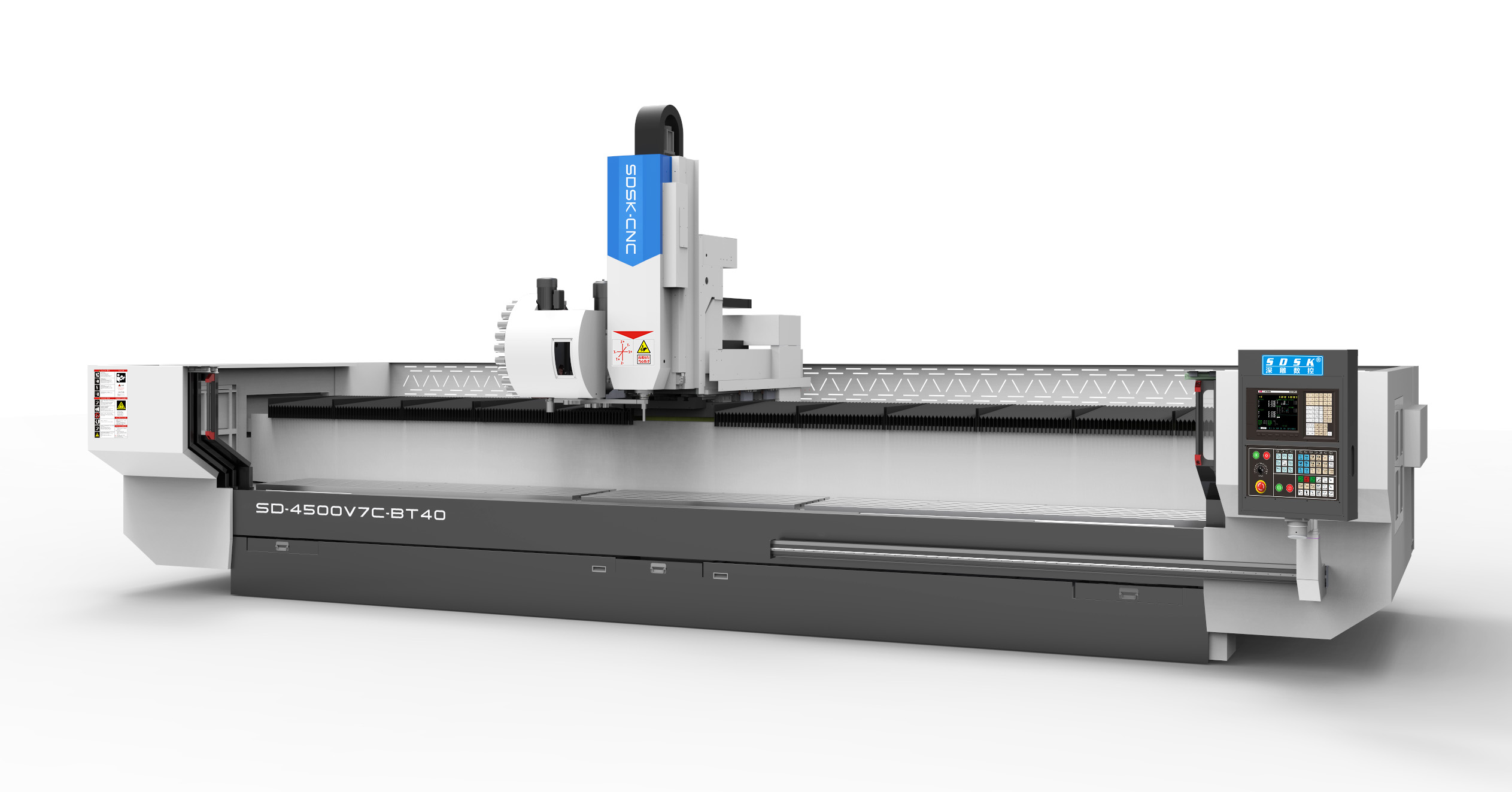

| 機型 | SD4560V7C-BT40 |
| 外型尺寸 | 長6700寬3600高3700左右 |
| 工作臺尺寸 | X4500*Y600（T槽M16） |
| 主軸鼻端至臺面 | 最高850～最低150 |
| X/Y/Z行程 | X：4500 Y﹕600 Z﹕700 |
| 最大快移速度XYZ | X﹕60米/分鐘 Y﹕48米/分鐘 Z﹕48米/分鐘 |
| 最大加工速度 | 12米/分鐘 |
| 伺服系統XYZ | 交流伺服 |
| 系統分辨率 | 0.002 |
| 三軸垂直度 | 0.02mm |
| 整機定位精度 | ±0.05mm |
| 局布定位精度 | 300 mm內±0.02mm |
| 重復定位精度 | 0.005mm |
| 主軸數 | 1個 |
| 主軸伺服驅動功率 | 11KW |
| 主軸伺服轉矩 | 52.5N.m |
| 主軸轉速 | 12000rpm/min |
| 夾持刀柄 | BT40 |
| 圓盤刀庫 | 24T |
| 換刀方式 | 自動 |
| 對刀方式 | 自動 |
| 臺面承受負荷 | 3000Kg |
| 額定電壓 | 380V/50HZ |
| 整機最大功率 | 26KW |
| 整機重量 | 15000Kg左右 |
| 1. | 控制器 | 11. | 機械、電氣、操作說明書1本 |
| 2. | 直結式短鼻主軸 | 12. | 剛性攻牙功能 |
| 3. | 自動潤滑系統 | 13. | 配電柜恒溫空調 |
| 4. | 地基可調墊塊 | 14. | 《操作說明書》《程序說明書》《使用說明書》 |
| 5. | 工具箱 | 15. | 刀柄5個（含拉釘、扳手） |
| 6. | 工作燈 | 16. | 鎖刀座 |
| 7. | 警示燈 | 17. | M16馬鐵 |
| 8. | 主軸吹氣裝置 | 18. | |
| 9. | 傳輸線 | 19. | 鎖咀 ER32（4-25） 1套 |
| 10. | 半封閉式護罩 | 20. | 護罩 |
| 序號 | 環境項目 | 項目要求標準 |
| 1. | 電源要求 | AC380V（4P）50-60Hz，空氣開關 100A，電源電壓波動范圍 380V±10%以內 |
| 2. | 空氣壓縮機 | 使用螺桿式壓縮機，儲氣罐，三級過濾，≥0.55Mpa，流量≥100L/min |
| 3. | 真空壓力 | ≥0.6 mpa |
| 4. | 空氣干燥機 | 必須有空氣干燥機，帶自動排水功能 |
| 5. | 環境噪音/振動 | ≤75dba |
| 6. | 地面要求 | 地面要求平整，穩固，最高點與最低點相差不超過 5mm |
| 7. | 環境濕度 | 建議 45%-65% |
| 8. | 氣體水分含量 | 無水分 |
